در سال‌های اخیر، شرکت Siemens با معرفی نسل جدید سیستم‌های مانیتورینگ خود، مسیر تازه‌ای را در حوزه HMI و SCADA ایجاد کرده است. این نسل جدید با نام SIMATIC WinCC Unified شناخته می‌شود و به‌عنوان جایگزینی مدرن برای نسخه‌های قبلی WinCC، امکانات گسترده‌تری را در اختیار مهندسین اتوماسیون قرار می‌دهد.

اما یکی از چالش‌های اصلی در این مسیر، مهاجرت پروژه‌های قدیمی به این پلتفرم جدید است. در همین راستا، زیمنس ابزاری به نام Data2Unified را معرفی کرده که به‌عنوان یک Add-in در محیط TIA Portal عمل می‌کند و فرآیند انتقال پروژه‌ها را تا حد زیادی ساده‌تر می‌سازد.

WinCC Unified چیست و چه تفاوتی دارد؟

WinCC Unified نسل جدید سیستم‌های HMI زیمنس است که بر پایه تکنولوژی‌های وب (HTML5، JavaScript) توسعه داده شده است. برخلاف نسخه‌های قدیمی‌تر مانند WinCC Comfort یا WinCC Advanced، این سیستم قابلیت اجرا روی مرورگر، مقیاس‌پذیری بالا و طراحی مدرن‌تری دارد.

در WinCC Unified:

رابط کاربری کاملاً Web-based است
از JavaScript برای اسکریپت‌نویسی استفاده می‌شود
قابلیت اتصال به سیستم‌های مختلف به‌صورت یکپارچه فراهم شده
امکان توسعه حرفه‌ای‌تر UI وجود دارد

این تغییرات باعث شده که بسیاری از پروژه‌های قدیمی نیاز به مهاجرت به این پلتفرم جدید داشته باشند.

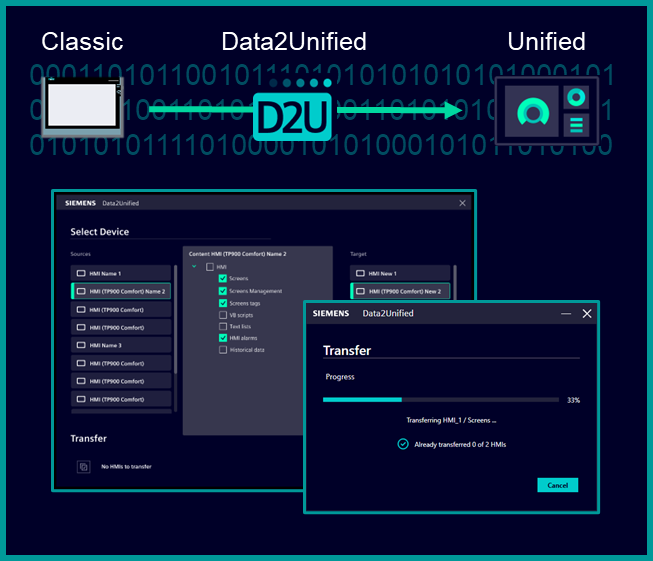

نرم افزار Data2Unified افزونه مهاجرت به HMIهای جدید

چالش مهاجرت پروژه‌های HMI

در حالت عادی، زمانی که شما قصد دارید یک پروژه HMI را از نسخه‌های قدیمی به WinCC Unified منتقل کنید، با مشکلات زیر مواجه می‌شوید:

نیاز به طراحی مجدد تمامی صفحات
تعریف دوباره تگ‌ها (Tags)
بازنویسی انیمیشن‌ها
پیاده‌سازی مجدد آلارم‌ها و آرشیوها
صرف زمان بسیار زیاد برای Engineering

در پروژه‌های صنعتی بزرگ، این فرآیند می‌تواند بسیار زمان‌بر و پرهزینه باشد.

Data2Unified چیست؟

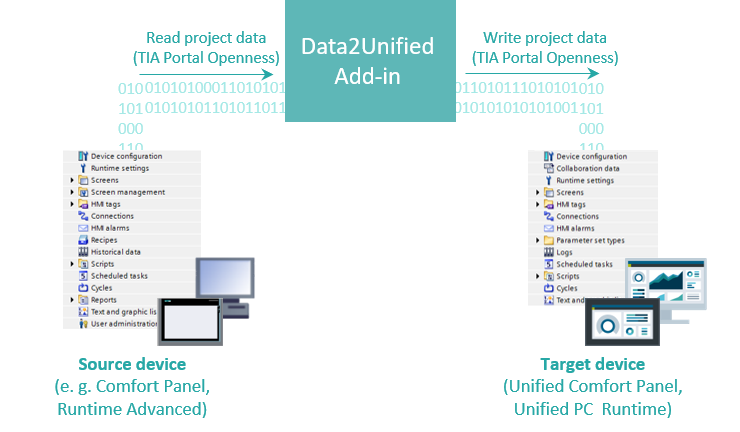

Data2Unified یک ابزار کمکی (Add-in) برای TIA Portal است که با هدف کاهش زمان و هزینه مهاجرت به WinCC Unified طراحی شده است. این ابزار بخشی از محتوای پروژه HMI شما را به‌صورت خودکار به محیط Unified تبدیل می‌کند.

نکته بسیار مهم این است که Data2Unified یک ابزار Migration کامل نیست، بلکه تنها به‌عنوان یک ابزار کمکی عمل می‌کند و همچنان نیاز به اصلاحات دستی پس از تبدیل وجود دارد.

چه بخش‌هایی توسط Data2Unified تبدیل می‌شوند؟

در نسخه‌های فعلی این ابزار، بخش‌های مختلفی از پروژه قابل تبدیل هستند که در ادامه به‌صورت دقیق بررسی می‌کنیم.

آبجکت‌های گرافیکی (Screen Objects)

آبجکت‌های پایه مانند:

Text box
Rectangle
Button
I/O Field

به همراه موقعیت و اندازه آن‌ها به محیط جدید منتقل می‌شوند. این موضوع باعث می‌شود ساختار بصری صفحات تا حد زیادی حفظ شود.

انیمیشن‌ها

انیمیشن‌هایی که روی آبجکت‌های پشتیبانی‌شده تعریف شده‌اند، مانند:

تغییر رنگ
نمایش و عدم نمایش (Visibility)
حرکت

به پروژه Unified منتقل می‌شوند.

توابع سیستمی (System Functions)

برخی از توابع سیستمی به‌صورت Script (معمولاً JavaScript) در محیط جدید بازسازی می‌شوند. البته این بخش نیاز به بررسی دقیق پس از تبدیل دارد.

ساختار صفحات

ساختار کلی پروژه شامل موارد زیر حفظ می‌شود:

Screens
Templates
Popup Screens
Slide-in Screens

این ویژگی کمک می‌کند تا معماری پروژه شما از بین نرود.

Faceplateها (به‌صورت محدود)

بخشی از Faceplateها قابل تبدیل هستند، اما معمولاً نیاز به بازطراحی یا اصلاح دستی دارند. این بخش یکی از مهم‌ترین نقاطی است که باید پس از مهاجرت بررسی شود.

تگ‌های HMI

تگ‌های HMI به‌صورت کامل منتقل می‌شوند، به جز ساختارهای پیچیده مانند UDTها که نیاز به تعریف مجدد دارند.

آلارم‌ها

سیستم آلارم‌ها (Alarms) به محیط جدید منتقل می‌شود و در بسیاری از موارد بدون مشکل قابل استفاده است.

آرشیوها (Archives)

داده‌های آرشیوی و Tag Logging نیز منتقل می‌شوند که برای پروژه‌های دارای ثبت داده بسیار مهم است.

لیست متون (Text Lists)

لیست‌های متنی که معمولاً برای چندزبانه بودن پروژه استفاده می‌شوند نیز قابل تبدیل هستند.

نمونه‌ای از طراحی‌های انجام شده با WinCC Unified

محدودیت‌های مهم Data2Unified

با وجود تمام مزایا، این ابزار محدودیت‌هایی دارد که باید حتماً در نظر گرفته شوند:

تبدیل کامل پروژه را انجام نمی‌دهد
برخی از بخش‌ها نیاز به اصلاح دستی دارند
UDTها پشتیبانی نمی‌شوند
Faceplateها معمولاً نیاز به بازطراحی دارند
اسکریپت‌ها باید بررسی و اصلاح شوند

بنابراین، استفاده از این ابزار بدون دانش مهندسی کافی توصیه نمی‌شود.

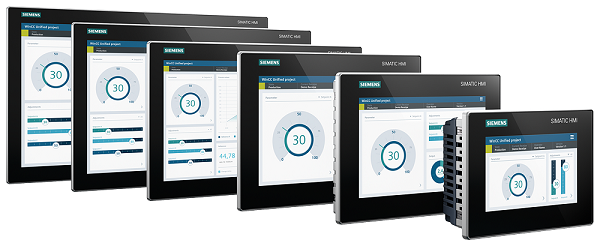

نسل جدید HMIهای زیمنس با نام SIMATIC HMI Unified

جمع‌بندی

Data2Unified یک ابزار بسیار کاربردی برای مهندسین اتوماسیون صنعتی است که قصد مهاجرت از سیستم‌های قدیمی HMI به WinCC Unified را دارند. این ابزار می‌تواند بخش بزرگی از فرآیند تبدیل را به‌صورت خودکار انجام دهد و زمان Engineering را به‌شدت کاهش دهد.

با این حال، نباید آن را به‌عنوان یک راه‌حل کامل در نظر گرفت. موفقیت در مهاجرت به WinCC Unified نیازمند دانش فنی، بررسی دقیق و انجام اصلاحات دستی پس از تبدیل است.

اگر به‌درستی از این ابزار استفاده شود، می‌تواند نقش بسیار مهمی در مدرن‌سازی سیستم‌های مانیتورینگ صنعتی ایفا کند و مسیر حرکت به سمت نسل جدید HMI را هموار سازد.
